新疆恰木萨35kV变电站

典范案例 -

全部分类 



新疆恰木萨35kV变电站

分类：变配电案例
作者：
来源：
宣布时间：2021-08-20
会见量：0

【提要描述】恰木萨水电站装机容量203MW，35kV变电站工程规模为1×3150kA。位于叶尔羌河阿尔塔什水利枢纽和錾高水电站下游，电站厂房距莎车县约82km。目前枢纽左右岸有沥青门路可至莎车县，左、右岸有沥青门路可至卡群乡和霍什拉甫乡，交通便当。电站施工用变电站工程从35kV一新（卡群一级水电站至新华水利35kV变电站）线126号杆T接至拟建35kV新疆叶尔羌河恰木萨水电站施工电源变，线路全长1.5km。导线型号为LGJ-95/20,施工变电站位于喀什地区莎车县县境内，主变容量1×3150kVA，35kV及10kV侧均为单母线接线，35kV侧1回进线，10kV侧4回电缆馈线，主要向各施工点施工用电供电，一次性建设。





新疆恰木萨35kV变电站

【提要描述】恰木萨水电站装机容量203MW，35kV变电站工程规模为1×3150kA。位于叶尔羌河阿尔塔什水利枢纽和錾高水电站下游，电站厂房距莎车县约82km。目前枢纽左右岸有沥青门路可至莎车县，左、右岸有沥青门路可至卡群乡和霍什拉甫乡，交通便当。电站施工用变电站工程从35kV一新（卡群一级水电站至新华水利35kV变电站）线126号杆T接至拟建35kV新疆叶尔羌河恰木萨水电站施工电源变，线路全长1.5km。导线型号为LGJ-95/20,施工变电站位于喀什地区莎车县县境内，主变容量1×3150kVA，35kV及10kV侧均为单母线接线，35kV侧1回进线，10kV侧4回电缆馈线，主要向各施工点施工用电供电，一次性建设。

分类：变配电案例
作者：
来源：
宣布时间：2021-08-20
会见量：0

详情

? 项目配景

恰木萨水电站装机容量203MW，35kV变电站工程规模为1×3150kA。位于叶尔羌河阿尔塔什水利枢纽和錾高水电站下游，电站厂房距莎车县约82km。目前枢纽左右岸有沥青门路可至莎车县，左、右岸有沥青门路可至卡群乡和霍什拉甫乡，交通便当。

电站施工用变电站工程从35kV一新（卡群一级水电站至新华水利35kV变电站）线126号杆T接至拟建35kV新疆叶尔羌河恰木萨水电站施工电源变，线路全长1.5km。导线型号为LGJ-95/20,施工变电站位于喀什地区莎车县县境内，主变容量1×3150kVA，35kV及10kV侧均为单母线接线，35kV侧1回进线，10kV侧4回电缆馈线，主要向各施工点施工用电供电，一次性建设。

? 整体解决计划

YBK-9500变电站综合自动化系统接纳分层漫衍开放式结构，其网络结构可分为单机单网、多机单网、多机多网三种模式，网络连接接纳RS485总线网络或10/100Mbps工业以太网。
我们为恰木萨35kV变电站综合自动化系统设计为两层:主控层和现地控制�；げ�。凭据变电站的规模、特点为系统配置了单机单网络结构，变电站主控层配置成下面几个部分：主机/操作员事情站、语音报警、UPS/逆变电源、打印机、模拟屏、网络设备及中控室操作台等。现地控制�；げ阋话憧梢园幢豢毓ぞ吲渲茫褐鞅浔；て痢�35KV/10KV线路�；て痢⒌缍缺砥恋�。

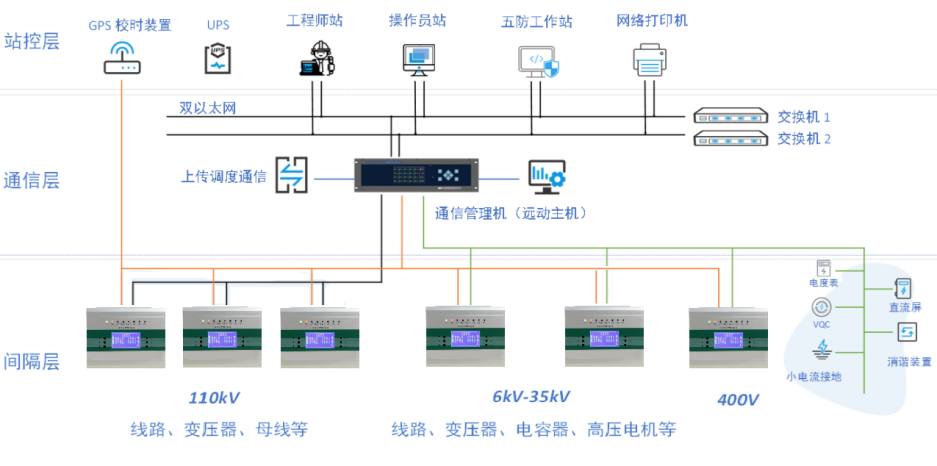

整套系统结构图如下图所示：

? 项目实施效果

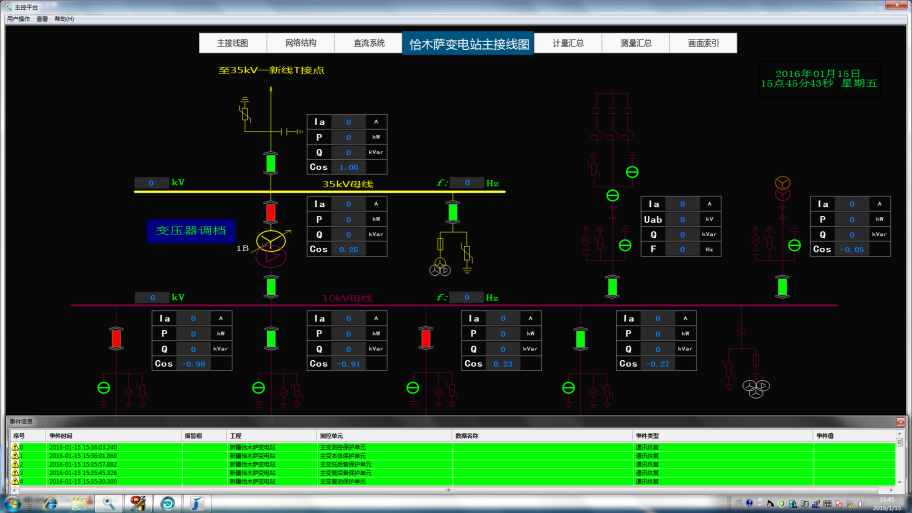

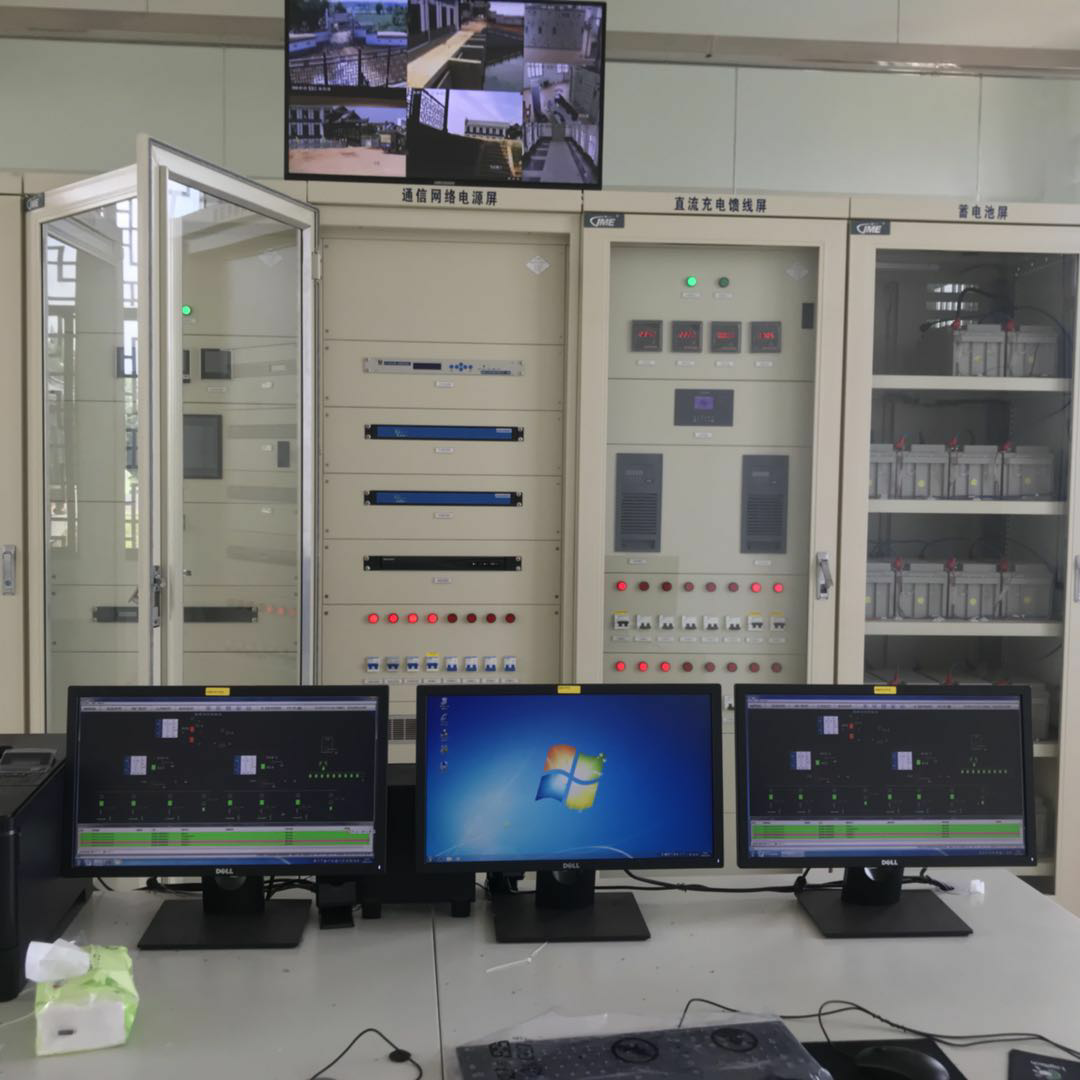

我公司承建的新疆恰木萨35kV变电站综合自动化系统设备投运以来，监控设备一直宁静、可靠运行，项目实施效果图如下：
