水电站集中监控系统
- 分类：智慧水电
- 作者：
- 来源：
- 宣布时间：2021-07-02
- 会见量：0
【提要描述】水电站集中监控系统是针对水电站面临的资源配置不对理、地舆位置偏远、治理困难等问题而设计，通过建立集中监控中心，统一管控下辖各电厂，抵达优化人员配置、降低事情难度、节约人员本钱、提高发电效益的目的 。该系统建立在电力调理系统和电厂之间，担负着集中远方实时监控、宁静、经济运行和联合优化调理、治理等任务，并对所辖各电厂进行更高条理的综合控制和治理，涵盖盘算机监控、微机五防、�；ば畔⒅卫怼⒌缒芰考屏俊⑸诵兄卫怼旃远畔⒅卫怼⒐ひ档缡拥认低� 。
水电站监控系统
水电站监控系统
水电站集中监控系统
【提要描述】水电站集中监控系统是针对水电站面临的资源配置不对理、地舆位置偏远、治理困难等问题而设计，通过建立集中监控中心，统一管控下辖各电厂，抵达优化人员配置、降低事情难度、节约人员本钱、提高发电效益的目的 。该系统建立在电力调理系统和电厂之间，担负着集中远方实时监控、宁静、经济运行和联合优化调理、治理等任务，并对所辖各电厂进行更高条理的综合控制和治理，涵盖盘算机监控、微机五防、�；ば畔⒅卫怼⒌缒芰考屏俊⑸诵兄卫怼旃远畔⒅卫怼⒐ひ档缡拥认低� 。
- 分类：智慧水电
- 作者：
- 来源：
- 宣布时间：2021-07-02
- 会见量：0
水电站集中监控系统是针对水电站面临的资源配置不对理、地舆位置偏远、治理困难等问题而设计，通过建立集中监控中心，统一管控下辖各电厂，抵达优化人员配置、降低事情难度、节约人员本钱、提高发电效益的目的 。该系统建立在电力调理系统和电厂之间，担负着集中远方实时监控、宁静、经济运行和联合优化调理、治理等任务，并对所辖各电厂进行更高条理的综合控制和治理，涵盖盘算机监控、微机五防、�；ば畔⒅卫怼⒌缒芰考屏俊⑸诵兄卫怼旃远畔⒅卫怼⒐ひ档缡拥认低� 。
? 系统功效
★ 远程集中监视、控制、调理
★ 数据实时收罗、在线监测
★ 宁静运行监视
★ 电站优化调理
★ 事件顺序纪录、故障、报警
★ 报表打印、故障打印
★ 支持AGC\AVC
★ 系统自诊断
★ 支持手机APP信息检索
★ 电站生产运行治理
★ 视频监控、大屏展示
★ 运行指导
★ 辅助剖析决策
★ 培训仿真
凭据发电企业所辖电站漫衍区域分类，分为流域梯级电厂集中监控系统；区域电厂集中监控系统 。
流域梯级电厂集中监控系统
流域梯级电厂首尾连接密不可分，既有水的联系，又有电的联系，其无论在宁静上照旧经济上都形成了相辅相成的关系，流域梯级电厂可看作是一个整体、一个系统，其生产、调理、治理都应该凭据系统工程的要领进行考虑，以实现整体效益的最大化 。流域梯级电厂集中监控系统专门针对以上情形进行开发设计，接纳自架ADSS光缆和高压电力线路已有OPGW光缆组成双环网通道将梯级电厂连接融合，包管数据传输高效稳定，且传输容量大、可靠性高，可拓展性强 。
流域梯级电厂集中监控系统接纳直接控制到各电厂的机组（即扩大厂站模式），现地控制单位（LCU）直接受控于流域集控中心SCADA，厂内SCADA和集控中心SCADA同时与现地控制单位（LCU）进行通信，接纳软硬闭锁，包管权限条理明白，操作宁静可靠，此模式主要适用于水电站位置相对集中，距离较近、可视为同一节点，可便当快速的进行现场维护的电厂 。
? 系统特点
★ 通讯速率快捷稳定：集控中心通讯按各站配置双前置机，双数据效劳器、通讯数据同步处理、快速敏捷；
★ 数据处理性能强大：接纳最优处理器；
★ 网络设备性能可靠：网络设备、各终端效劳器均接纳海内外知名品牌，宁静可靠、效劳周到 。
★ 稳定可靠：网络通道冗余、效劳器冗余、通讯冗余、系统多重冗余，包管了监控系统的宁静稳定可靠；
★ 开放性好：可任意接入第三方通讯；富厚的通讯规约库支持第三方设备种种通讯规约如IEC101、IEC103、IEC104、CDT、MODBUS TCP/IP 、自由通讯协议等；
★ 可扩展性强：系统扩展性强，具备同级别多座电站的接入 。

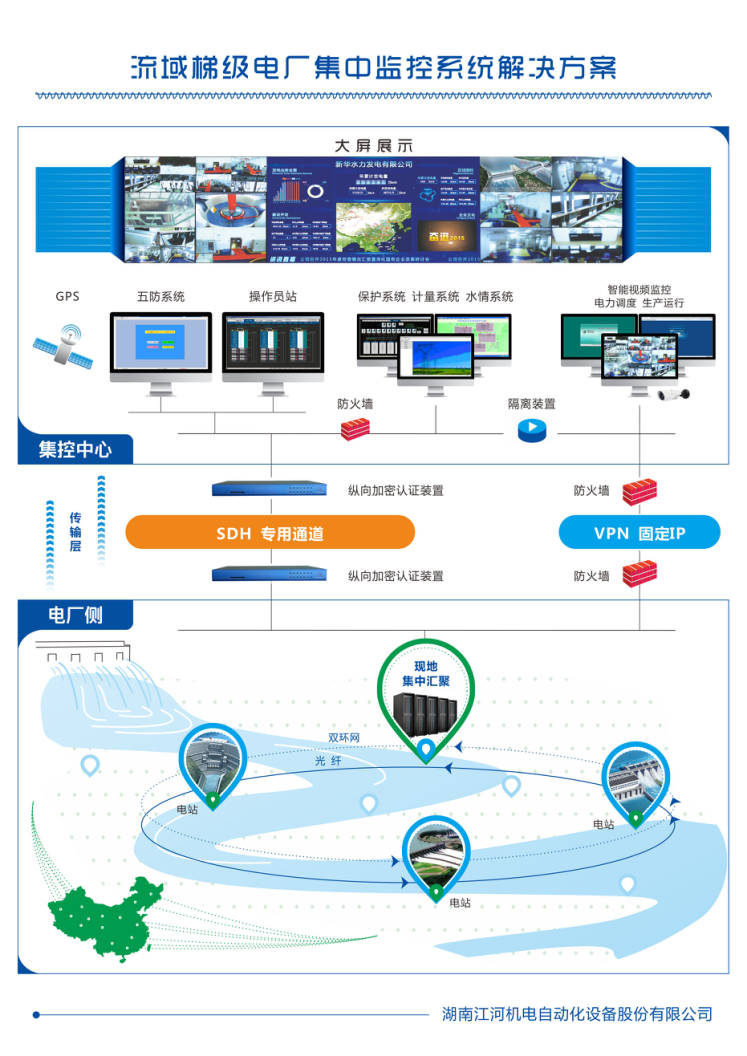

? 系统架构
区域电厂集中监控系统
区域电厂一般漫衍相对疏散、数量较多，距离较远、交通未便且不易快速抵达现� 。鞯绯Ы型骋患屑嗫兀凶约芄饫戮嗬朐丁⑼蹲时厩撸医ㄉ枘讯却螅虻绯Ъ屑嗫叵低辰饩黾苹话阃ü庥玫缌νㄐ抛ㄍ蛟擞套ㄓ猛ǖ溃∕STP）将各电厂接入区域集控中心，且水电、光伏、风电凭据差别业务类型凭据电力二次宁静防护原则严格进行宁静分区，各系统相互独立互不滋扰 。
各电厂凭据站级SCADA的差别可按差别模式灵活接入、一般选用远控模式三，此方法集控中心和站级SCADA分工明确、接线简单、功效条理明白，需上下级配合协调事情，集控中心通过站级SCADA实现对电厂的监控，此种模式当电厂脱离集控后，厂站SCADA仍可独立运行 。
? 系统特点
★ 统一计划、分步接入：各站接纳统一计划、漫衍接入模式，不分时段，按各站实际情况分步接入；
★ 接入灵活、分区管控：集水电、风电、光伏等功效于一体，便于差别类型电站的接入，按差别性质电站分区治理，便于控制，提高系统运行可靠性 。
★ 大跨度、无界限：通过专网专线可实现全国规模内，大跨度、无界限接入 。
★ 专线监控、宁静可靠：通过接纳电力专线或运营商专线，实现数据传输和监控，包管数据的私密性和宁静性

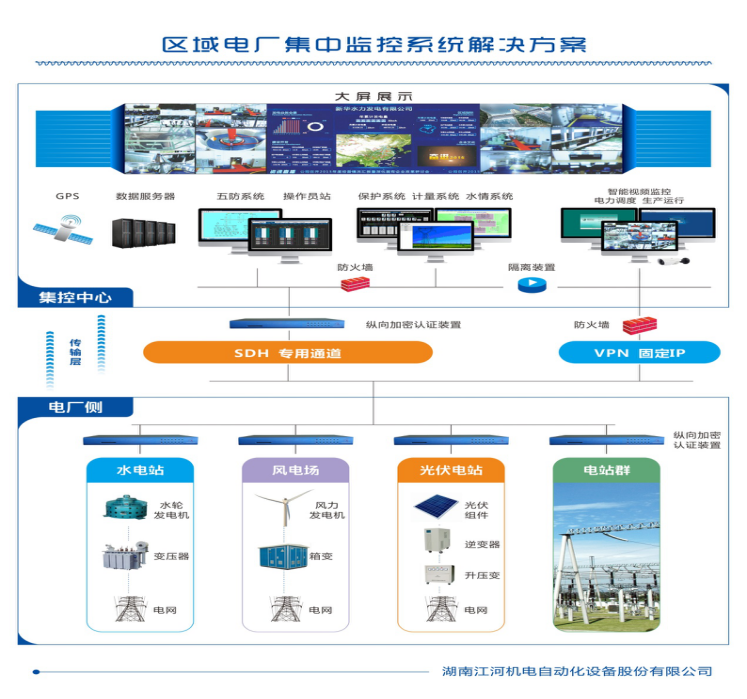

? 系统架构
种种型集中监控系统皆通过软硬结合的方法实现四级权限的操控模式，现地控制单位（LCU）具有最高控制权限，其次是厂站级、集控级、电网调理 。在任何情况下，无论在集控级、厂站级、现地级，现地控制单位（LCU）都可直接将控制权限切回现地级，由现地控制单位进行独立操作，以实现高宁静、高可靠的控制方法，这种方法既能包管数据传输的快速、宁静、可靠，又能节约本钱，减少数据中间流转环节 。
当现地级将权限切换至厂站级后，厂站级可将权限切换至集控中心，此时集控中心可进行操控，直接下发命令至现地控制单位，厂站级不可进行控制操作，但可将控制权限切回厂站，当控制权限切回至厂站级后，集控中心只能进行数据监视不可进行操控，也不可对控制权限进行切换，厂站级可进行操控 。
